Avtoulov chak cnc plazma kesish mashinasi
@ Boshqaruv tizimi: Fangling F4300
@ Avtoulov chuck diametri: 10-200 mm
@ ERTION: x, y Taivan Helik Safion
Ta'rif
Texnik parametrlar
Model: SPP2012 plazma
AAvtoulov chak cnc plazma kesish mashinasiixtisoslashganKompyuter tomonidan boshqariladigan plazma to'xtatuvchisibilan jihozlanganavtomatik ravishda o'tirish tizimisilindrsimon yoki dumaloq ish joylarini ushlab turish va aylantirish uchun (masalan, quvurlar, naychalar yoki millar)aniq kesish, burish yoki teshik burg'ulash.
Ushbu mashinalar keng qo'llaniladiMetallni tayyorlash, neft / gaz quvurlari, avtomobil chiqishi tizimlari va strukturaviy po'lat sanoat zavodlariqayerdaYuqori tezlikda, avtomatlashtirilgan trubka kesishmajburiy, shart.
@ Ish maydoni: 10-200 mm (x) * 12000mm (y)
@ Boshqaruv tizimi: Fangling F4300
@ Avtoulov chuck diametri: 10-200 mm
@ ERTION: x, y Taivan Helik Safion
@ Qo'llanma temir yo'llari: Tayvanning asl import qilingan Hiwin temir yo'llari
@ Mashinalar: Og'ir po'latdan yasalgan po'latdan yasalgan nur
@ Original TBI relslari
@ Dasturiy ta'minot: original professional truba ustasi
@ Neft tizimi: Avtomatik neft in'ektsiya tizimi
@ Voltj: 380V / 220V / 60Hz / 50Hz
@ Sero Motors va drayverlar
@ Ehtiyot qismlar: elektrod nozullari 10 to'plam
Avtomatik Chak Cnc Plazma Kengashining asosiy xususiyatlari
1. Avtomatik Chak tizimi
Motorli ayiqli chak(gidravlik / pnevmmatik / servloga asoslangan) ushlash va spin quvurlari.
Sozlanadigan jag 'o'lchamlariturli diametrni (masalan, 50mm-600mm) joylashtirish.
Nol-orqa burilishSilliq, aniq kesilganlar uchun.
2. Plazma kesish tizimi
Yuqori aniqlik (HD) yoki odatiy plazma mash'alasi(masalan, gipertmm, linkoln, esib).
Bevel kesish qobiliyati(0 payvandlash uchun tayyorgarlik darajasi -45 daraja tpilti).
Avtomatik bo'yi nazorati (AHC)optimal mash'al masofani saqlash uchun.
3. CNCni boshqarish va dasturiy ta'minot
Sanoat CNC boshqaruvchisi(Siemens, fanu yoki mulkiy tizimlar).
Trubkani kesish dasturi(masalan, popurut, tovon, sigmanest) uchun:
Truba dizayni(2D 3D xaritalash).
Nesting optimallashtirish(material chiqindilarini minimallashtirish).
Avtomatik teshik naqshlari, uyalar va kesmalar.
4. Materiallar bilan ishlash
Avtomatlashtirishni yuklash / tushirish(ixtiyoriy konveyerlar yoki robotik qo'llar).
Qo'llab-quvvatlash roliklariuzoq / katta diametri quvurlar uchun.
5. Xavfsizlik va changni boshqarish
Neze ekstrakti tizimi(Plazma kesish zaharli tutun keltiradi).
Yopiq kesish maydonixavfsizlik birlashmalari bilan.
Arizalar
✔ Truba uydirmasi- kesish, burish va teshikka burg'ulashNeft / gaz quvurlari, tutqichlar, egzoz tizimlari.
✔ Strukturaviy po'lat – I-nur, h-nurlar, kvadrat / to'rtburchaklarcha naychalar.
✔ Avtomobilsozlik va aerokospoce – Egzoz quvurlari, gidravlik naychalar, rulon hujayralari.
✔ Kema qurish – Xull ramkalari, shamollatish yo'llari.
Ishlarni sotib olish
✔ Truba diametri oralig'i- CHUK ishlarining o'lchamlarini boshqarishiga ishonch hosil qiling.
✔ Plazma Power (AMPS)- ORPS (100-400A) qalinroq metallarni kesib tashladi (50mm gacha).
✔ Avtomatlashtirish darajasi- Robotiklarni yuklash / tushirish mahsuldorlikni yaxshilaydi.
✔ Dasturning muvofiqligi- CAPR / CAM tizimingiz bilan birlashganligini tekshiring.
Xususiyatlari
@ 1. Og'ir ish mashinasi, uzoq umr ko'rish va uzoq muddatli yugurishdan deformatsiya qilinmasligi mumkin.
@ 2. Xitoy va xorijda juda mashhur bo'lgan Feckling boshqaruvchisi. ishlash oson.
@ 3. Mashina to'liq to'plam qismlari bilan birga keladi, dasturiy ta'minotni o'z ichiga oladi. Faqat operatsiya uchun inglizcha so'zlarni bilasiz.
@ 4. Tayvandan olib kelingan Hiwin relslari qabul qilindi. Yuqori aniqlik va barqarorlikni ta'minlash.
@ 5. Chang tozalash uchun tashqi tutun tozalagich.
@ 6. Ko'proq egiluvchan kesishni tugatish uchun professional dastur.
@ 7. Har bir mashina oqimlarning elektr pozitlaridan operatorlarning xavfsizligini himoya qilish uchun oqish himoyachisi bilan birga keladi.
@ 8. Taniqli elektr ta'minoti Xuayuan yoki AQSh gipertmmmmmemini tanlash.
Mashinaning tuzilishi
Yuqori haroratli davolashda og'ir ishning og'ir tuzilishi, hatto 10 yildan keyin ham deformatsiya qilinmaydi.

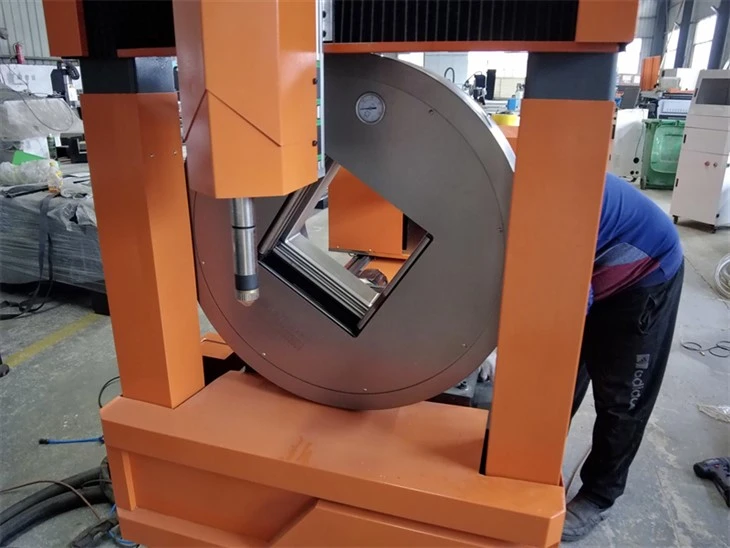

Aylanadigan chak
Minektrik bo'limlar
Nazorat kabineti
Quvvat manbai
Mashina qismlari
Ilg'or operatsion tizimlar 4 ekzatsion bog'lash
1. Xitoy / Ingliz / Frantsiya / Portugalcha / Ruscha / Koreys tili Menyusi faqat bitta kalit bilan almashilishi mumkin. Arabchaga qo'shimcha ravishda, boshqa tillar mavjud.
2. Plastinani kesish va trubka kesish, to'rt o'q payvandlash va boshqalarni qo'llab-quvvatlash.
3. Comple klaviatori dizayni va fayllarni kiritish oson.
4. Grafikalar mutanosib, aylantirish, aylantirish va oyna kabi ba'zi operatsiyalarga ega.
5. Grafika matritsa, o'zaro ta'sir, stacklangan rejimda bo'lishi mumkin.
6. Po'lat plitasi har qanday po'lat tomoniga qarab sozlanishi mumkin.
7. Muvofiqlashtirish tizimi sakkiz xil barcha sakkiz turdagi ikki o'lchovli koordinatalarni qo'llab-quvvatlash uchun sozlanishi mumkin.
8. Barcha kiritish va chiqish port turi va raqamni sozlash mumkin (odatda ochilgan yoki odatda yopilgan).
9. Elf-diagnostika funktsiyasi, asosiy holatni va barcha iO mavzusini aniqlash, tekshirish va disksozlikni osonlashtiradi.
10. Fayllarni nusxalash uchun oldingi USB interfeysini ta'minlang.
11. Tizim USB interfeysi bilan modernizatsiya qilinishi mumkin va biz umrbod yangilanish xizmatini taqdim etamiz.
12. Barcha funktsiyalar va texnikalar Internetda yangilanishi mumkin va sotilgandan keyin tashvishlanmang.
Issiq teglar: Auto Chuck Cnc plazma Kesish mashinasi, Xitoy avtoulovli CNC plazma plazma plazma ishlab chiqaruvchilar, etkazib beruvchilar
|
Xitoy Xuayuan manbasi: |
AQSh gipertem manbai: |
|
63A (5mm qalinlikdagi matbuot plitasi) |
45A (Ko'pi bilan 5mm ss, alyuminiy. 8mm cs.) |
|
100A (Max 6mm ss, alyuminiy. 12mm cs.) |
65A (8mm ss, alyuminiy. 12mm cs.) |
|
120A (Max 10 mm ss, alyuminiy. 18 mm CS.) |
85A (Max 12 mm ss, alyuminiy. 16mm cs.) |
|
160A (Max 15 mm ss, alyuminiy. 25mm cs.) |
105A (16mm ss, alyuminiy. 20 mm CS.) |
|
200A (Max 20 mm ss, alyuminiy. 30 mm CS.) |
125A (Max 18 mm ss, alyuminiy. 25mm cs.) |
Texnik ma'lumotlar
|
Ism |
Plazma kvadrat trubkasi kesish mashinasi |
|
Qism |
Yumaloq trubka, kvadrat naycha, to'rtburchaklar kesish naycha, oval truba |
|
Kvadrat trubka |
200x12000mm maksimal uzunligi 12 metr |
|
Kesish usuli |
Plazma cnc |
|
Nazorat tizimi |
G'alla |
|
Dastur dasturi |
Tubecaster / varianti: Kureibrangra, tekla, AutoCad |
|
Haydash tizimi |
Servo motor |
|
Travershom |
10 ~ 12000mm / min (2/5 ~ 236) |
|
Relslar |
PMI / Hiwin relslari |
|
Mash'al balandligi tekshirgichning aniqligi |
0 mm dan kam yoki teng |
|
Uzunlamasinal chiziq aniqligi |
Uzunlamasinal chiziq aniqligi |
|
Yoy |
ARC YO'Q |
|
Harakatlanuvchi aniqlik |
0. Har qadam uchun 01mm |
|
Kesish tezligi |
10 ~ 2000mm / min (2/5 ~ 78) |
|
Plazma egri qalinligi |
6-14 mm |
|
Kuchlanishi |
3 bosqich 380V |
|
Parvarishlash |
Avtomatik moylash tizimi |
|
Brutto vazni |
4000 kg |
|
O'lcham |
13500x1000x1700mm |
|
Mash'al balandligi nazorati |
Yoy |
|
Quvvatlantirish manbai |
Xitoy Xuayuan |
|
Chuck nazorati |
Avtomatik versiya |
|
Guvohnoma |
Milodiy % 2f FDA / CO / ISO 9001 |
|
Mashina rangi |
Sizning xohishingizga ko'ra ishlab chiqilishi mumkin |
Qismlar mashinasi bilan birga keladi
|
Nazoratchi |
Xitoydan tortib olingan |
|
Quvvat manbai |
Xuayuan Xitoydan (mijozning shaxsiy manbai) |
|
VositaName |
Servo |
|
Haydovchi |
Servo |
|
Relslar |
Tayvandan Hiwin |
|
Avtomatik Chak qurilmasi |
Karid |
|
Thter |
Fanging Xitoy |
|
Dasturiy ta'minot |
Xitoydan to'yimli |
|
Elektr qismlari |
Frantsiyadan Schneider |
|
Texnik xizmat ko'rsatish uchun moy moylash |
Xitoy yaratdi |
|
Cheklovlar |
Yaponiya qildi |
|
Ko'krak qafasi |
Orqa bo'ri |
|
Oqish himoyasi |
Shin |
|
Zanjirlar |
Yuqori moslashuvchan himoyalangan kabel |
|
Ulanishlar |
Aviatsiya vilkasi |
